Фото плавкие предохранители

Плавкий предохранитель. Расчет и выбор диаметра проволоки.

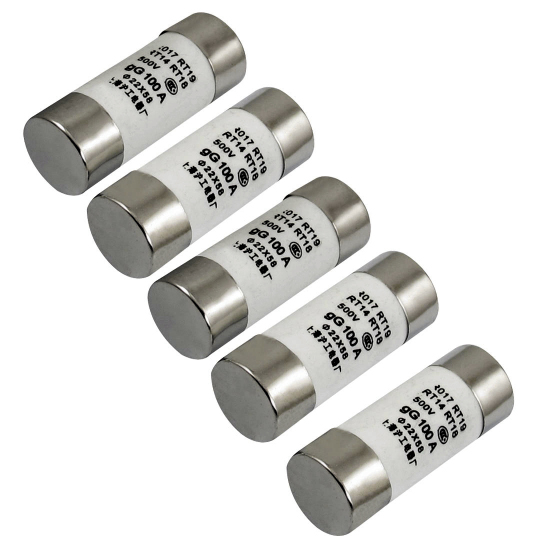

фото плавкие предохранители
Бывает, плавкий предохранитель в авто сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии вы видите широко применяемые автомобильные плавкие предохранители ножевого типа. Под каждым предохранителем приведен ток его защиты.
фото плавкие предохранители
фото плавкие предохранители
фото плавкие предохранители

Прс плавкий предохранитель резьбовой.

фото плавкие предохранители
Предохранители резьбовые серии прс. Предохранители прс предназначены для защиты от коротких замыканий промышленных установок и сетей с номинальным напряжением 380в переменного тока 50 и 60гц, а также для защиты проводов от недопустимых перегрузок. Допускается работа.
фото плавкие предохранители
фото плавкие предохранители
фото плавкие предохранители

Виды предохранителей.

фото плавкие предохранители
Первые такие конструкции, названные предохранителями, широко используются до настоящего времени. Плавкие предохранители. Электрический предохранитель является частью рабочей цепи, врезается в рассечку питающего провода, должен надежно выдерживать рабочую нагрузку и защищать.
фото плавкие предохранители
фото плавкие предохранители
фото плавкие предохранители

Предохранители плавкие ппнн.

фото плавкие предохранители
Предохранители ппнн с отключающей способностью во всем диапазоне « gg» надежно срабатывают как при токах короткого замыкания, так и при перегрузках. Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ппнн соответствуют современным.
фото плавкие предохранители
фото плавкие предохранители
фото плавкие предохранители

Плавкие предохранители, вставки аpator nh. Габариты.

фото плавкие предохранители
Предохранители apator типа nh общего назначения (согласно нормы iec 269-2-1) применяются для защиты кабелей и силовых линий, а также служат для предохранения электрического оборудования от токовых перегрузок и токов короткого замыкания (далее кз) в электрических сетях напряжением до.
фото плавкие предохранители
фото плавкие предохранители
фото плавкие предохранители

Фото Плавкие Предохранители

По запросу «фото плавкие предохранители» нашлось 45639 фото

Обозначение на схеме. Основная статья: электрический предохранитель.

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. По госту: "устройство, которое за счёт расплавления одной или нескольких его деталей, имеющих определённую конструкцию и размеры, размыкает цепь, в которую оно включено, прерывая ток, если он превышает заданное значение в течение определённого времени. Предохранитель включает в себя фото краснодарский край все детали, образующие готовые изделия" [1]. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой [2], вызванной чрезмерными значениями силы тока. Первые плавкие предохранители начали использоваться ещё в конце xix века. С тех пор их суть не меняется, изменяется лишь технология производства и качество их работы как путём подбора материалов, из которых они сделаны, так и путём изменения конструктивного исполнения. Необходимо отметить что термины плавкий предохранитель и плавкая вставка имеют существенно различные значения в современных стандартах по электротехнике. Содержание. 1 принцип работы 2 конструкция плавкого предохранителя (включает в себя плавкие вставки) 3 разновидности 3.

1 по рабочим характеристикам защищаемых цепей 3. 2 по характеристике 4 варианты исполнения 4. 1 слаботочные вставки 4. 2 вилочные предохранители 4. 3 пробковые 4. 3. 1 окраска в соответствии с номинальным током 4. 4 ножевые 5 конструкционные особенности 5. 1 недостатки 5. 2 преимущества 6 см. Также 7 примечания 8 ссылки.

Принцип работы [ править | править код ]. В качестве защитного элемента в плавком предохранителе применяется, т. Н. Плавкая вставка, которая находится внутри патрона, заполненного дугогасящей средой, интенсивно поглощающей тепло (кварцевым песком), либо без заполнения, иногда в предохранителях используется автогазовый принцип, при термическом действие дуги приводит к выделению дугогасящих газов из конструкционных элементов патрона (например, при действии дуги фибровый корпус предохранителя выделяет газы). Плавкую вставку выполняют у мощных предохранителей в пластины с вырезами, уменьшающими площадь сечения вставки, при этом в номинальном режиме избыточная теплота из зауженных мест благодаря теплопроводности успевает распространиться на широкие части и вся вставка имеют практически одинаковую температуру. При перегрузках теплота не успевает полностью перераспределиться по всему объёму вставки и происходит её плавление в самом горячем месте. При коротком замыкании процесс идёт настолько интенсивно, что перераспределения теплоты практически не происходит и вставка перегорает в нескольких суженных местах. Для более быстрого срабатывания предохранителя (в быстродействующих предохранителях) используют специальные конструкции (придают плавкой вставке специальную форму), в которых отключение цепи в предохранителе при больших токах происходит не посредством плавления вставки, а её разрывом электродинамическими силами (иногда для ускорения срабатывания плавкая вставка дополнительно нагружается усилием натянутой пружины). Для ускорения плавления вставки также применяют явление металлургического эффекта, данное решение применяют обычно в предохранителях со вставками из ряда параллельных проволок.

В некоторых конструкциях предохранителей используются вставки с переменным сечением проволок: разное время перегорания отдельных участков приводит к снижению перенапряжений при срабатывании предохрани

теля. ...Важной характеристикой всякой защиты по току, в т. Ч. И предохранителя является время-токовая характеристика, описываемая обычно в виде графика, по оси абсцисс откладывается ток, чаще всего в относительных единицах (за единицу принимается номинальный ток плавкой вставки), а по ординате — время срабатывания. При этом надо иметь в виду, что характеристика каждого экземпляра предохранителя (даже из одной партии) имеет свою время-токовую характеристику, что указывается в каталоге на каждый тип предохранителя как «зона разброса характеристик», которая гарантируется производителем. При этом надо иметь в виду разницу между номинальным током предохранителя и номинальным током плавкой вставки: Номинальный ток предохранителя — это ток, на который рассчитан патрон предохранителя номинальный ток плавкой вставки — это ток, на который рассчитана плавкая вставка. В данный размер патрон предохранителя может быть установлено несколько вставок на разные номинальные токи, при этом самая наибольшая в номинальном ряду равна обычно номинальному току патрона. Некоторые типы предохранителей имеют индикатор срабатывания в виде подпружиненного штифта, при перегорании плавкой вставки указательный штифт выбрасывается пружиной из корпуса предохранителя, показывая срабатывание предохранителя. Иногда данный штифт трафареты картинки балерины нажимает на специальный сигнальный контакт, подавая сигнал о перегорании предохранителя по цепям телемеханики. Конструкция плавкого предохранителя (включает в себя плавкие вставки) [ править | править код ]. Все плавкие вставки, вне зависимости от конструктивных особенностей, включают в себя два основных элемента: Плавкий элемент токопроводящий элемент из металла, сплава нескольких металлов или специально подобранных слоёв нескольких металлов; корпус механизм или систему крепления плавкого элемента к контактам, обеспечивающим включение плавкого предохранителя в целом, как устройства, в электрическую цепь.

Корпуса плавких вставок обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов плавких вставок с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги. Разновидности [ править | править код ]. Используемые в америке пробковые предохранители. К сожалению, на данный момент не существует единой системы классификации предохранителей, однако их можно классифицировать по разным признакам. По рабочим характеристикам защищаемых цепей [ править | править код ]. Быстродействующие (полупроводниковые) отдельно можно выделить потому, что полупроводниковые приборы имеют очень низкое время срабатывания, исчисляемое порой микросекундами.

Особенно актуально это стало в последнее время, потому что энергетики всё чаще используют в качестве коммутационных силовых элементов мощные полупроводниковые ключи. В случае выхода из строя такого ключа никакой плавкий предохранитель не в состоянии сработать с подобной скоростью, однако сам выход из строя сопровождается порой настолько мощным выбросом энергии, что процесс, если его не остановить, носит фактически взрывной характер и в состоянии повредить дорогостоящее оборудование, находящееся поблизости от такого полупроводникового ключа. И именно этот процесс быстродействующая плавкая вставка уже предотвратить может и должна. Низковольтные предназначены для защиты цепей переменного тока с напряжением до 1 кв при перегрузках и коротких замыканиях. На среднее напряжение используются в цепях защиты линий электропередач, трансформаторов, двигателей и конденсаторных батарей от перегрузок и коротких замыканий до напряжений порядка 30 кв. На высокое напряжение используются в основном в промышленных целях для работы с напряжениями от нескольких десятков до сотен кв. По характеристике [ править | править код ]. Сработавший на перегрузку предохранитель. На стенках стеклянной колбы видны капли испарившейся меди.

Вообще говоря, все предохранители имеют определённую время-токовую характеристику, показывающую время, прошедшее до момента срабатывания плавкого предохранителя со времени начала его работы.

И можно отметить некоторые важные режимы его работы. Так, можно выделить минимальный ток срабатывания, если протекающий ток ниже этого значения или равен ему, то плавкая вставка продержится сколько угодно долгое время без срабатывания. В этом режиме, назовём его номинальным или рабочим, все плавкие предохранители ведут себя абсолютно одинаково. Но как только протекающий через него ток начинает превышать значение минимального тока срабатывания, предохранитель начнёт плавиться. И в зависимости от конструктивных особенностей разных видов плавких вставок, процесс может протекать по разному. Одни быстро расплавяются даже при слабо превышающем значении тока (быстродействующие), другие (как, например, используемые в цепях защиты электродвигателей) в состоянии выдерживать ток, значительно превышающий номинальный в течение довольно-таки продолжительного времени, достаточного, чтобы электрическая цепь вышла на свой рабочий режим, при котором ток упадёт до номинального для предохранителя значения (в электродвигателях, например, это момент его запуска, когда проходящий в обмотки ток многократно превышает ток, при котором двигатель уже работает, набрав рабочие обороты). Именно этот, второй картинки пацанов скачать режим работы в основном и определяет предназначение плавкого предохранителя и делит их на разные типы. И именно время-токовая характеристика на этом участке, её форма и значения определяются конструкцией изготовления плавкой вставки и дугогасительной системы. И третий режим работы предохранителя это работа в режиме короткого замыкания. Здесь, как и в первом случае, почти все предохранители ведут себя похоже. При токе короткого замыкания его значение в цепи нарастает чрезвычайно быстро и принимает значения, многократно (а то и на порядки) превышающие номинальные для данной цепи.

От предохранителя при работе в этом режиме требуется только одно максимально быстро разорвать цепь, не допустив теплового или механического повреждения элементов этой цепи большими значениями тока. Эта характеристика указывается (но не всегда и не на всех моделях) в буквенном коде перед значением номинального тока в маркировке [3]: Первая буква означает диапазон защиты a — частичный диапазон (только защита от токов короткого замыкания) g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки) вторая буква означает тип защищаемого оборудования g — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов l — защита кабелей и распределительных устройств b — защита горного оборудования f — защита маломощных цепей m — защита цепей электродвигателей и отключающих устройств r — защита полупроводников s — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке tr — защита трансформаторов варианты исполнения [ править | править код ]. Слаботочные вставки [ править | править код ]. Плавкий предохранитель для маломощных электроприборов. Используются для защиты маломощных цепей, как правило до 20 ампер. Представляет собой стеклянный (керамический) цилиндр c металлическими основаниями, соединёнными между собой внутри тонкой проволокой. При перегрузке или коротком замыкании проволока сгорает, размыкая цепь и предотвращая последующее разрушение чрезмерной температурой. Различаются по размерам: 3х15 4х15 5x20 6x32 7х15 10х38 вилочные предохранители [ править | править код ]. Вилочные предохранители. Самое широкое применение вилочные предохранители получили в электрических цепях постоянного тока транспортных средств, производятся на рабочее напряжение до 30 вольт. Конструкция таких предохранителей смещена в одну сторону: электрические контакты с одной стороны и плавкая (защитная) часть с противоположной. По конструкции вилочные предохранители делятся на: миниатюрные вилочные обычные вилочные пробковые [ править | править код ].

Пробковые предохранители типа «neozed». Самый распространённый тип плавких предохранителей в старых электроустановках жилого фонда стран бывшего ссср. Конструкция представляет собой фарфоровый корпус, внутри которого располагается тонкая проволока (сгорающая в аварийном режиме); для гарантированного разъединения двух концов проволоки друг от друга при сгорании на одном конце проволоки висит груз, окрашенный в определённый цвет (каждому цвету соответствует определённая сила тока). По положению груза, как правило, определяют состояние предохранителя: если он свисает на куске проволоки, значит предохранитель сгорел и требует замены. По типу конструкции различаются на: diazed neozed окраска в соответствии с номинальным током [ править | править код ]. Сила тока цвет чеки максимальная мощность (сеть 220 в) 2 а розовый 460 ватт 4 а коричневый 900 ватт 6 а зелёный 1 200 ватт 10 а красный 2 000 ватт 16 а серый 3 200 ватт 20 а синий 4 000 ватт 25 а жёлтый 5 200 ватт 32—50 а чёрный 7 300 —11 500 ватт 60 — 63 а тёмно-красный 13 800 —14 500 ватт ножевые [ править | править код ]. Внутреннее строение ножевого предохранителя. Самый распространённый тип предохранителей на промышленных электроустановках, выпускаются на большие токи, до 1250 ампер. Являются источником повышенной опасности, поскольку использование предусматривало установку в держатель с неизолироваными губками; по этой причине ножевые предохранители стараются использовать только в тех местах, где обслуживание электроустановки предусматривается исключительно квалифицированным персоналом, обладающим как необходимым оборудованием, так и соответствующими навыками техники безопасности. В современном ассортименте можно встретить разъединители ножевых предохранителей в диэлектрическом корпусе, снижающие риск получения травм при обслуживании и/или замене. Различия ножевых предохранителей по типу конструкции: 000 (до 100 ампер) 00 (до 160 ампер) 0 (до 250 ампер) 1 (до 355 ампер) 2 (до 500 ампер) 3 (до 800 ампер) 4а (до 1250 ампер) конструкционные особенности [ править | править код ]. Разъединитель предохранителей и его эквивалентный конкурент.

Главным конкурентом плавкого предохранителя является автомат защиты, отличительной чертой которого является простота в использовании [4].

Недостатки [ править | править код ]. Возможность использования только один раз. Большим недостатком плавких предохранителей является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам. Возможность необоснованной замены на предохранитель номиналом выше. Возможный перекос фаз в трёхфазных электроцепях при больших токах. В цепях трёхфазных электродвигателей при сгорании одного предохранителя инициируется пропадание одной фазы, что может привести к выходу из строя электродвигателя (рекомендуется использовать реле контроля фаз). Преимущества [ править | править код ]. В асимметричных трёхфазных цепях при аварии на одной фазе, питание пропадёт только на одной фазе, а остальные две фазы продолжат дальше снабжать нагрузку (не рекомендуется такое практиковать при больших токах, так как это может привести к перекосу фаз и высоким токам по нулевому рабочему проводнику) из-за медленной скорости срабатывания, плавкие предохранители можно использовать для селективности. Так же селективность самих плавких предохранителей относительно друг друга (при последовательном соединении) имеют более простой расчёт селективности, нежели у автоматического предохранителя: номинальные токи последовательно соединённых предохранителей должны отличаться друг от друга в 1,6 раз или больше. Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. Н.

«поломки механизма» — в случае аварийной ситуации предохранитель полноценно обесточит цепь. После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами. См. Также [ править | править код ]. Электрический предохранитель автоматический выключатель самовосстанавливающийся предохранитель примечания [ править | править код ]. ↑ гост р мэк 60127-1—2005 ↑ плавкий предохранитель — элемент силовой электроники ↑ отличия предохранителей ↑ автоматический выключатель или предохранитель? Ссылки [ править | править код ]. Плавкий предохранитель на викискладе плавкий предохранитель — статья из большой советской энциклопедии. Плавкие предохранители для «чайников». Электронные компоненты.
